激光熔覆设备结构介绍

激光熔覆设备结构介绍

激光熔覆设备主要由以下几个核心结构组成，各模块协同运行，确保熔覆过程的高精度、高效率与高稳定性：

1. 激光发射系统（激光器）

• 核心部件，提供高能量密度的激光光束，用于快速熔化金属粉末或金属丝。

• 常用激光器类型包括：光纤激光器、半导体激光器、CO₂激光器等。

• 功率可根据工艺需求选择，如1kW~10kW。

•


2. 光路传输系统

• 包含准直器、聚焦镜组、光纤传输系统等。

• 实现激光束从激光器到工件表面的高效传输与精准聚焦。

• 聚焦光斑直径和焦深直接影响熔覆质量。

•

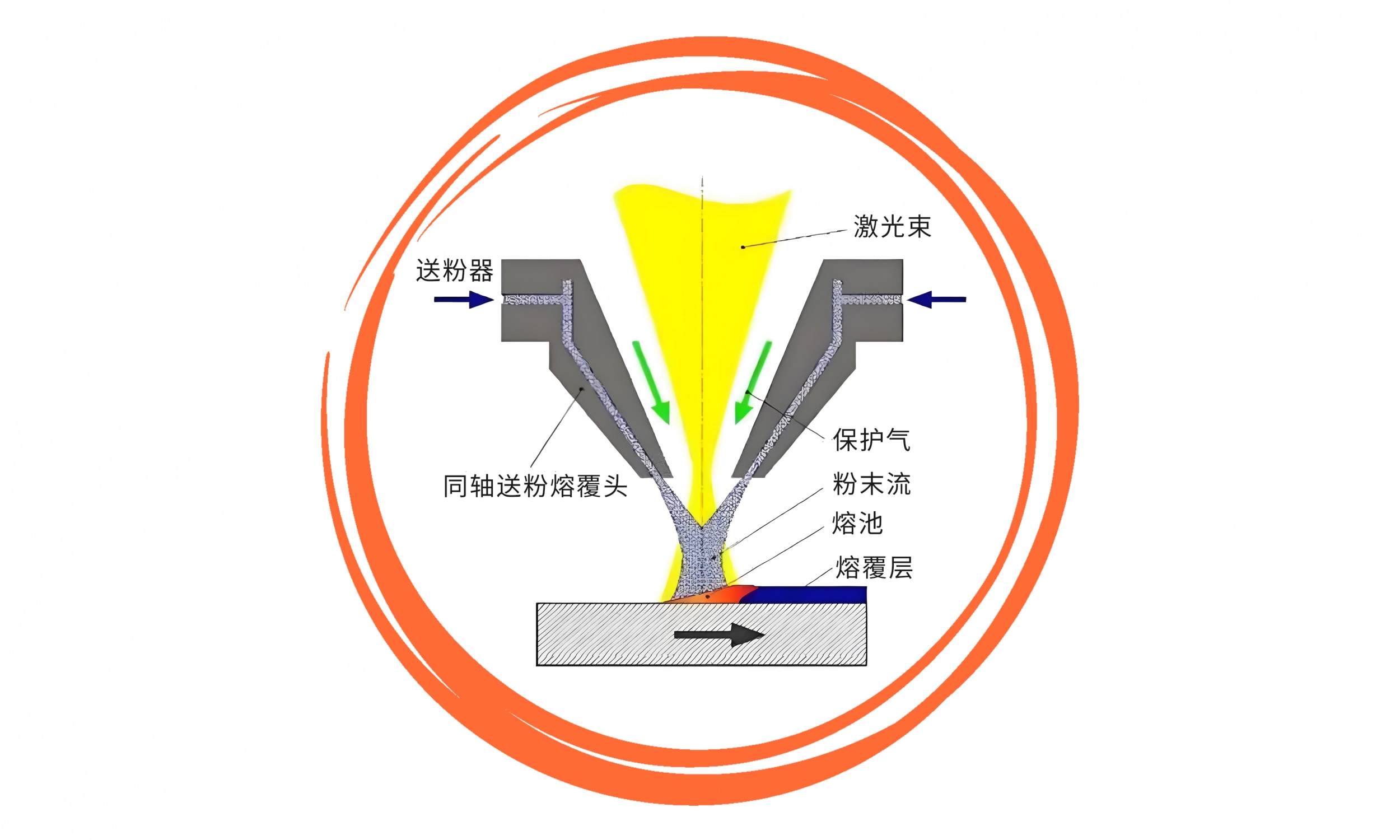

3. 同轴送粉系统 / 丝材送进系统

• 金属粉末送粉器或丝材送丝机，确保熔覆材料均匀稳定送入熔池。

• 同轴送粉技术可实现360°方向均匀熔覆，提高工艺一致性。

• 送粉器包括螺旋式送粉器、振动式送粉器等。

•


4. 工件运动系统（数控平台或机器人系统）

• 通常为X/Y/Z三轴数控工作台或六轴工业机器人。

• 控制工件或喷头的准确路径和速度，实现复杂曲面熔覆。

• 可结合旋转工作台，实现多维度熔覆。

•


5. 冷却系统

• 包括激光器冷却、水冷喷头等，用于控制设备各部分的温度，防止热变形或损坏。

• 保证设备长期稳定运行。

•


6. 控制系统

• 采用PLC、CNC或工控机系统进行熔覆路径规划、参数设定和过程控制。

• 可实现激光功率、送粉量、运动速度等多参数联动调控。

• 支持人机界面（HMI），操作便捷，参数可视化。

•


7. 保护气体系统

• 通常使用氩气或氮气作为保护气体，防止熔覆区域氧化，提高熔覆层质量。

• 气体通过喷嘴形成保护气氛，覆盖熔池区域。

•


8. 安全防护系统

• 包括激光防护罩、烟尘过滤系统、温度监控、急停开关等。

• 满足工业安全标准，保障操作者安全。
